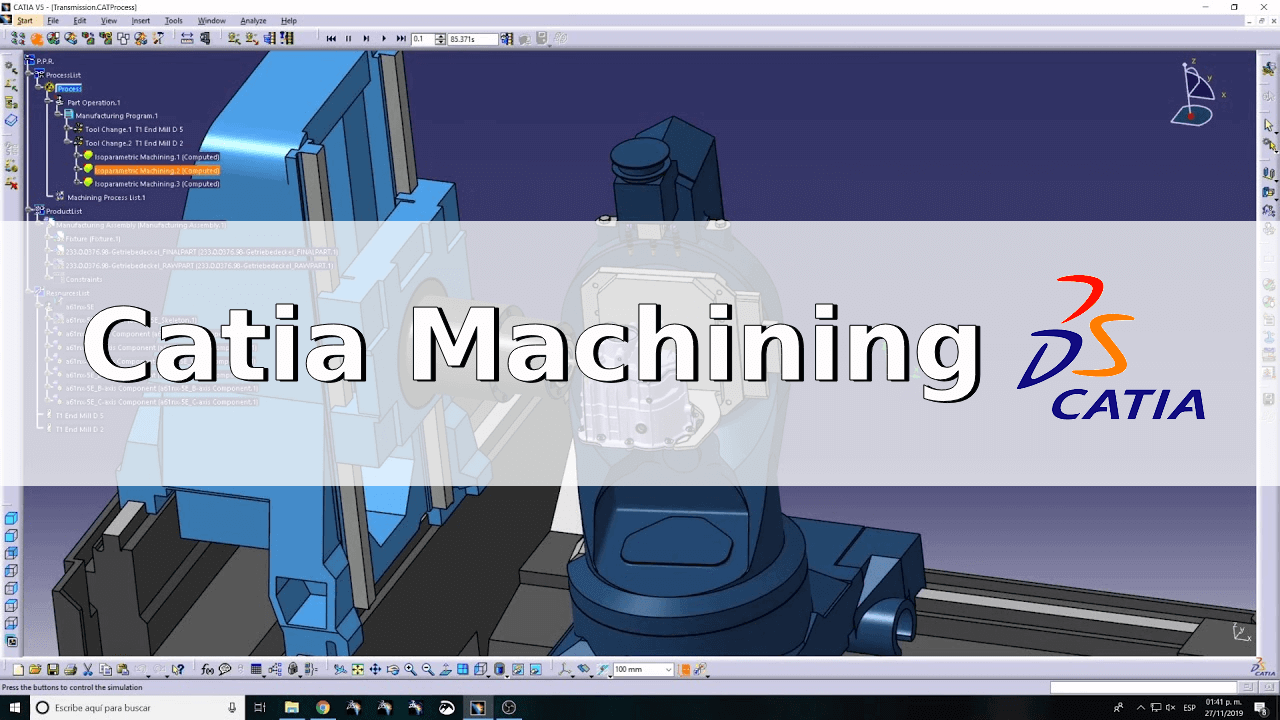

Formation Fraisage 3 et 5 axes
La formation CATIA pour le fraisage 3 et 5 axes est un programme d'apprentissage destiné à enseigner l'utilisation de CATIA, un logiciel de conception assistée par ordinateur (CAO) et de fabrication assistée par ordinateur (FAO), pour la programmation de machines-outils à commande numérique (CNC) 3 axes et 5 axes.
Introduction :
- Présentation de l'interface
- Options et personnalisation
Définition de la machine :
- Choix de la machine : 3-axes, 3-axes avec table tournante, 5 axes, tour horizontal, tour vertical, tour multi-axes
- Paramétrage de la broche : position et orientation
- Définition et attribution des paramètres de commande numérique
« Prismatic Machining » : Fraisage 2.5 axes
Choix et paramétrage des fonctions de fraisage :
- Usinage de poche
- Surfaçage
- Contournage
- Suivi de courbe
- Rainurage
- Point à point
- Les opérations d’ébauche : ébauche prismatique, fraisage en plongée
- Usinage de poche 4 axes
Les opérations axiales :
- Perçage : avec temporisation, brise-copeaux, perçage profond, pointage,
- Taraudage et taraudage inverse
- Filetage sans taraud (à la fraise)
- Alésage : de finition, alésage et chanfreinage, alésage arrêt de broche, contre-alésage
- Lamage
- Chanfreinage et chanfreinage deux cotés
- Rainurage
- Fraisage circulaire
- Usinage axial séquentiel
- Rainurage séquentiel
Les opérations à plusieurs poches :
- Power machining
- Contournage en flanc multi-poches
Les opérations auxiliaires
- Changement d’outil : foret, taraud, fraise 2 tailles …
- Rotation machine
- Instruction machine
- Modification de la tête
- Changement repère d’usinage
- Instruction Post-Processeur
- Gestion des transformations : copie programme, fusionner programme …
Les opérations de sondage :
- Palpage de trous ou de broches
- Palpage de rainures ou de nervures
- Palpage de coins
- Palpage multi-coins
Définition des composants d’usinage :
- Zone géométrique
- Zone à usiner 3 axes
- Zone d’usinage prismatique
- Zone de reprise prismatique
- Ensemble de surépaisseurs
- Répétition d’usinage
- Le trièdre d’usinage
- Vue de fabrication
Création d’une opération :
- Désigner les corps à usiner
- Désigner les surfaces à usiner
- Définir la stratégie d’usinage
- Définir le bridage s’il existe
- Choisir ou paramétrer un outil
- Paramétrer les conditions de coupe
- Définir les stratégies d’approche et de retrait
- Calculer et vérifier l’usinage
« 3 axis surface machining » : Fraisage 3 axes
Les opérations d’ébauche :
- Ebauche
- Ebauche par copiage
- Fraisage en plongée
Les opérations de balayage :
- Plans parallèles Balayage 4 axes le long d’une courbe
Les opérations de fraisage 3 axes
- Trajet bitangent
- Contournage niveaux Z
- Finition avancée
- Balayage suivant courbes
- Surfaçage en spirale
- Usinage de poche
- Contournage
Les opérations multiaxes
- Balayage multi-axes
- Balayage suivant isoparamétriques
- Guidage par contour multiaxes
- Usinage suivant tube multiaxes
- Surfaçage suivant spirale multiaxes
- Suivi de courbes multiaxes
« Advanced machining » : Fraisage 5 axes
Les opérations d’usinage surfacique :
- Ebauche
- Ebauche par copiage
- Ebauche des cavités
- Fraisage en plongée
- Plans parallèles
- Balayage 4 axes le long d’une courbe
- Trajet bitangent
- Contournage niveaux z
- Finition avancée
- Balayage suivant courbes
- Surfaçage en spirale
- Balayage suivant isoparamétrique
Les opérations d’usinage multi-axes
- Usinage en flanc multi-axes
- Usinage hélicoïdal multi-axes
Les opérations d’usinage prismatique
- Surfaçage
- Usinage de poche
- Suivi de courbes
- Contournage
- Rainurage
- Usinage de poche 4 axes
- Point à point
Post-traitement et édition des documents
Génération du programme :
- Définition des entrée sorties
- Format de la sortie CN
- Exécution du post-processeur
Génération de la documentation commande numérique :
- Définition du script de sortie
- Choix et sélection du process
- Définition du chemin de sortie
Durée : | 2 jours soit 14 heures |
Prix : | A partir de 1190 euros HT prix dégressif en fonction du nombre de participants |
Objectifs : | Acquérir les bases essentielles du module « 3 axis surface machining » (Fraisage 3 axes) et le module « advanced machining » (Fraisage 5 axes) du logiciel CATIA pour créer des gammes de fabrication, des trajectoires d’outils et des programmes d’usinage à commande numérique. |
Public : | Ingénieur, technicien, dessinateur-projeteur de bureau d’étude. Salariés, étudiants, demandeurs d’emploi … |
Prérequis : | Connaitre les bases du logiciel Catia ou avoir suivi au préalable la formation Catia initiation. |
Moyens pédagogiques : | Alternance de contenus théoriques et cas pratiques afin de permettre aux participants de s’approprier progressivement les outils et méthodes |
